ME1222系列以太網滑環，實心帶法蘭設計，外徑為22mm整體式結構的2通道100M/1000M 以太網整體式精密導電滑環，能混合傳輸功率電流，信號等！具有傳輸穩定，不丟包，不串碼，回損小，插入損耗小等優點。美國軍工鍍層技術，貴金屬+超硬鍍金處理、超低的BER誤碼率和超高的信噪比。

產品等級選型表
產品等級代號	最高轉速	工作壽命	接觸材料
VC	150RPM	2000萬轉	貴金屬
VD	600RPM	8000萬轉	鍍金-鍍金

技術規格參數
以太網部分技術指標			機械技術指標
參數	數值		參數	數值
1000M以太網	2路1000M以太網		工作壽命	參考產品選型等級
接頭	RJ45		額定轉速	參考產品選型等級
誤碼率BER	10E-11		工作溫度	-30℃~80℃
電氣技術指標			工作濕度	0~85% RH
參數	數值		接觸材料	參考產品選型等級
	功率	信號	殼體材料	鋁合金
額定電壓	0~440VAC/VDC	0~440VAC/VDC	扭矩	0.1N.m, +0.03N.m/6 rings
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC	防護等級	IP51
導線規格	AWG28#Teflon	AWG28#Teflon
導線長度	標準長度300mm（可據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	<0.01Ω

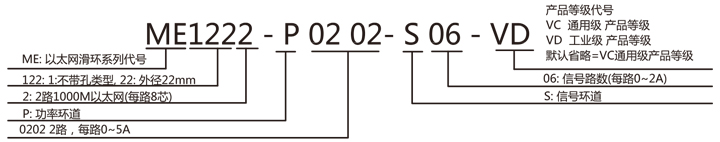

選型表

ME1222雙通道以太網滑環系列選型表
型號	1000M以太網	4A	信號或2A	長度L(mm)
ME1222-S08	2	0	8	43.6
ME1222-P0304-S02	2	3	2	43.6
ME1222-S20	2	0	20	57.3

注：N個5A 電流環并起來可作為1路N*5A電流環使用；比如: 2環5A 并起來做作為 1路10A 使用。

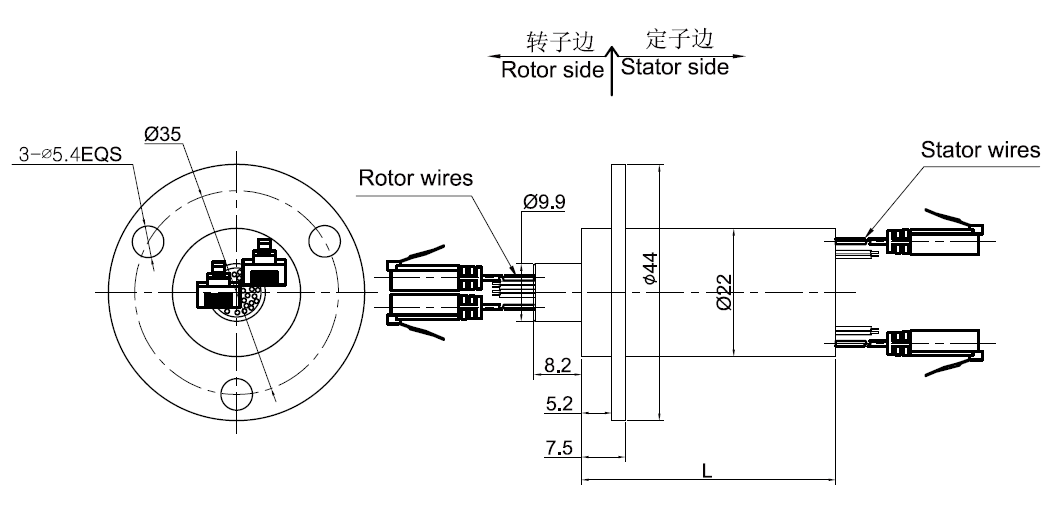

標準圖紙
