ME1221系列
2018-10-06 14:56 蘇州默孚龍
ME1221系列以太網滑環，實心帶法蘭設計，外徑為22mm整體式結構的1通道100M/1000M 以太網整體式精密導電滑環，能混合傳輸功率電流，信號等！具有傳輸穩定，不丟包，不串碼，回損小，插入損耗小等優點。美國軍工鍍層技術，貴金屬+超硬鍍金處理、超低的BER誤碼率和超高的信噪比。

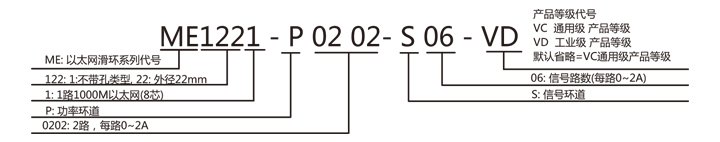

型號訂購說明:
| 產品等級選型表 | |||
| 產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
| VC | 150RPM | 2000萬轉 | 貴金屬 |
| VD | 600RPM | 8000萬轉 | 鍍金-鍍金 |
| 技術規格參數 | ||||
| 以太網部分技術指標 | 機械技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 1000M以太網 | 1路1000M以太網 | 工作壽命 | 參考產品選型等級 | |
| 接頭 | RJ45 | 額定轉速 | 參考產品選型等級 | |
| 誤碼率BER | 10E-11 | 工作溫度 | -30℃~80℃ | |
| 電氣技術指標 | 工作濕度 | 0~85% RH | ||
| 參數 | 數值 | 接觸材料 | 參考產品選型等級 | |
| 功率 | 信號 | 殼體材料 | 鋁合金 | |
| 額定電壓 | 0~440VAC/VDC | 0~440VAC/VDC | 扭矩 | 0.1N.m, +0.03N.m/6 rings |
| 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC | 防護等級 | IP51 |
| 導線規格 | AWG28#Teflon | AWG28#Teflon | ||
| 導線長度 | 標準長度300mm（可據要求調整） | |||
| 絕緣強度 | 500VAC@50Hz，60s | |||
| 動態電阻變化值 | <0.01Ω | |||
選型表
| ME1221單通道以太網滑環系列選型表 | ||||
| 型號 | 1000M以太網 | 4A | 信號或2A | 長度L(mm) |
| ME1221-S16 | 1 | 0 | 16 | 43.6 |
| ME1221-P0304-S10 | 1 | 3 | 10 | 43.6 |
| ME1221-P0604-S04 | 1 | 6 | 4 | 43.6 |
| ME1221-S28 | 1 | 0 | 28 | 57.3 |
注：N個5A 電流環并起來可作為1路N*5A電流環使用；比如: 2環5A 并起來做作為 1路10A 使用。

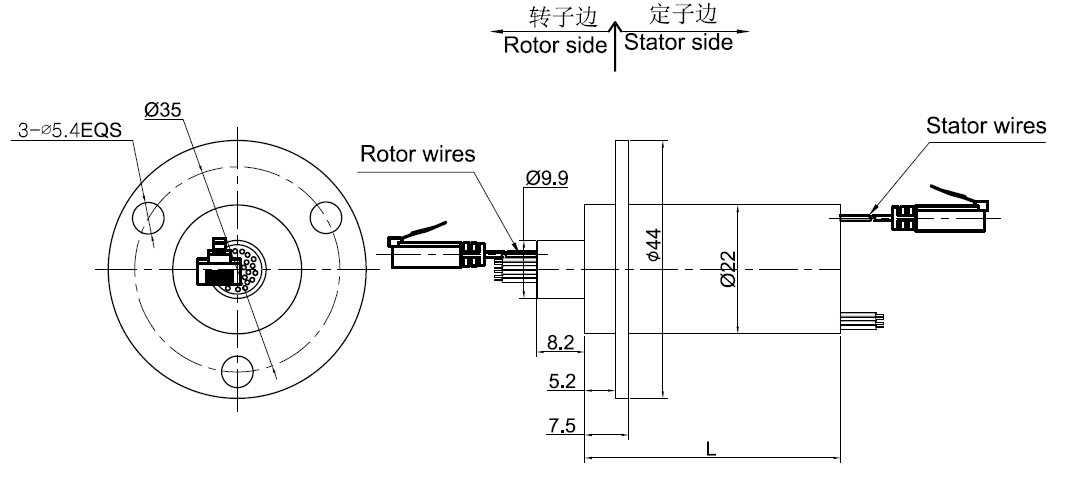

標準圖紙
| 各環路導線色碼表 | |||
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 7 | 黑 |
| 2 | 紅 | 8 | 紅 |
| 3 | 黃 | 9 | 黃 |
| 4 | 綠 | 10 | 綠 |
| 5 | 藍 | 11 | 藍 |
| 6 | 白 | 12 | 白 |
(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
