CT滑環維護與保養
作者：滑環來源：http://www.shenglei-pm.com 發表時間：2018-11-01 16:08

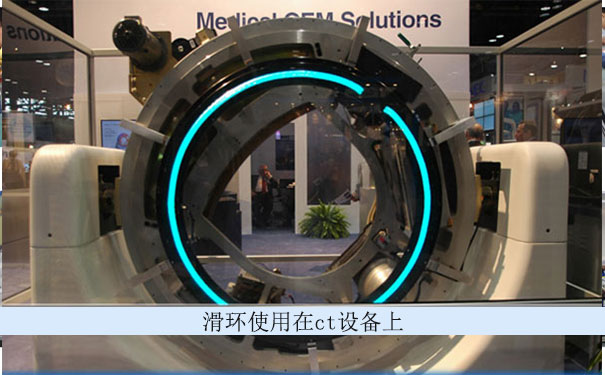

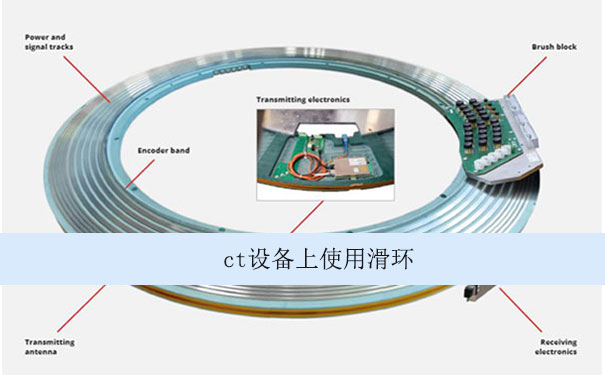

現在國內醫院使用螺旋CT越來越普遍, 螺旋CT的關鍵部件是滑環，滑環一般分電源供電滑環和控制信號滑環, 這些供電和信號傳輸依靠滑環的不同滑道來區分， 由于滑環的高速旋轉以及大電流、高頻率信號的共同作用, 滑環和碳刷的接觸面易產 生氧化、變臟和磨擦變形等變化，使滑環的接觸性能變差， 從而導致電源供電和控制信號傳輸故障。
維護保養方法
關“ROTATE”、“SLIP RING”開關后， 拆下壓在 滑環上的碳刷， 在 TGP 板上設置跳線如下： MNL/ FIX/SPD1/LOW/CONT，目的是讓滑環低速連續轉動，然后用紗布逐道擦拭滑環直至手感平順、目視無明顯臟污處，若用些臟污處不易擦掉，可以用橡皮擦擦拭后再用酒精或丙酮清洗。
碳刷的處理
取下的碳刷模塊按信號類別分組，每組由5~9支相同尺寸的碳刷組成，每組負責相同的信號傳輸，增加數量是為了信號的可靠性。先清除每支碳 刷上的異物，適當時用酒精擦拭。目視觀察每組碳 刷的高度是否一致，若有相對低的，可取出碳刷并適當拉長彈簧后再裝回。
安裝后的磨合
將碳刷模塊固定后需讓機架旋轉以使滑環和碳刷充分磨合， 先讓機架慢轉 2~5 min，再中速旋轉1~3min，最后高速旋轉 30s左右，這樣磨合后可充 分保證掃描初期不會出錯。
滑環接觸性能測試方法
磨合的接觸性能評價， 可以用測靜態電阻和旋 轉電阻的方法來進行，如在碳刷測試點與對應的滑道之后的靜態電阻應在0.5~5 Ω左右范圍內， 旋轉 時此電阻應在 10~250Ω之間，還可以用6V電池、 測試電纜結合示波器測旋轉時電壓的波動， 一般最 高速旋轉時壓降不超過2V為佳。
