MZ086F系列
2018-10-06 14:47 蘇州默孚龍
實心轉子法蘭 外徑: 86mm
MZ086F系列轉子法蘭導電滑環 外徑為86mm帶連接法蘭，一系列滑環的總稱 實心滑環 中心無通孔 適用于端面安裝。
相比較同類產品下可以實現更多的路數和更大的電流。其采用接觸材料采用貴金屬+超硬鍍金處理，力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小,保證優良的傳輸性能。通常用于定制各類敏感信號或者編碼器信號。
典型應用包括自動化設備、工作轉臺、攝像機云臺、機器人等.

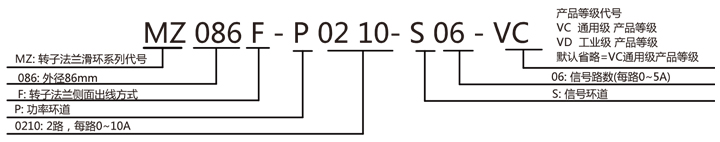

型號訂購說明:
| 產品等級選型表 | |||
| 產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
| VC | 250RPM | 1500萬轉 | 貴金屬 |
| VD | 1000RPM | 8000萬轉 | 金合金 |
| 技術規格參數 | ||||
| 機械技術指標 | 電氣技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 參考產品選型等級 | 功率 | 信號 | |
| 額定轉速 | 參考產品選型等級 | 額定電壓 | 0~690VAC/VDC | 0~440VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | AWG16#Teflon | AWG22#Teflon |
| 接觸材料 | 參考產品選型等級 | 導線長度 | 標準長度300mm（可據要求調整） | |
| 殼體材料 | 鋁合金 | 絕緣強度 | 500VAC@50Hz，60s | |
| 扭矩 | 0.1N.m；+0.03N.m/6路 | 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP51 | |||
選型表
| MZ086F 系列滑環選型表 | |||||||
| 型號 | 10A | 信號或5A | 長度L(mm) | 型號 | 10A | 信號或5A | 長度L(mm) |
| MZ086F-S02 | 0 | 2 | 31.6 | MZ086F-P1210-S12 | 12 | 12 | 106.4 |
| MZ086F-P0210 | 2 | 0 | 31.6 | MZ086F-P1810-S06 | 18 | 6 | 106.4 |
| MZ086F-S03 | 0 | 3 | 35 | MZ086F-P2410 | 24 | 0 | 106.4 |
| MZ086F-P0310 | 3 | 0 | 35 | MZ086F-S30 | 0 | 30 | 126.8 |
| MZ086F-S06 | 0 | 6 | 45.2 | MZ086F-P0610-S24 | 6 | 24 | 126.8 |
| MZ086F-P0210-S04 | 2 | 4 | 45.2 | MZ086F-P1210-S18 | 12 | 18 | 126.8 |
| MZ086F-P0410-S02 | 4 | 2 | 45.2 | MZ086F-P1810-S12 | 18 | 12 | 126.8 |
| MZ086F-P0610 | 6 | 0 | 45.2 | MZ086F-P2410-S06 | 24 | 6 | 126.8 |
| MZ086F-S12 | 0 | 12 | 65.6 | MZ086F-P3010 | 30 | 0 | 126.8 |
| MZ086F-P0210-S10 | 2 | 10 | 65.6 | MZ086F-S36 | 0 | 36 | 147.2 |
| MZ086F-P0310-S09 | 3 | 9 | 65.6 | MZ086F-P0610-S30 | 6 | 30 | 147.2 |
| MZ086F-P0610-S06 | 6 | 6 | 65.6 | MZ086F-P1210-S24 | 12 | 24 | 147.2 |
| MZ086F-P0810-S04 | 8 | 4 | 65.6 | MZ086F-P3610 | 36 | 0 | 147.2 |
| MZ086F-P1010-S02 | 10 | 2 | 65.6 | MZ086F-S42 | 0 | 42 | 167.6 |
| MZ086F-P1210 | 12 | 0 | 65.6 | MZ086F-P0610-S36 | 6 | 36 | 167.6 |
| MZ086F-S18 | 0 | 18 | 86 | MZ086F-P1210-S30 | 12 | 30 | 167.6 |
| MZ086F-P0210-S16 | 2 | 16 | 86 | MZ086F-S48 | 0 | 48 | 188 |
| MZ086F-P0410-S14 | 4 | 14 | 86 | MZ086F-P0610-S42 | 6 | 42 | 188 |
| MZ086F-P0610-S12 | 6 | 12 | 86 | MZ086F-P0910-S39 | 9 | 39 | 188 |
| MZ086F-P0810-S10 | 8 | 10 | 86 | MZ086F-P1210-S36 | 12 | 36 | 188 |
| MZ086F-P1010-S08 | 10 | 8 | 86 | MZ086F-P1810-S30 | 18 | 30 | 188 |
| MZ086F-P1210-S06 | 12 | 6 | 86 | MZ086F-P2410-S24 | 24 | 24 | 188 |
| MZ086F-P1410-S04 | 14 | 4 | 86 | MZ086F-S60 | 0 | 60 | 238.8 |
| MZ086F-P1610-S02 | 16 | 2 | 86 | MZ086F-P0610-S54 | 6 | 54 | 238.8 |
| MZ086F-S24 | 0 | 24 | 106.4 | MZ086F-P0910-S51 | 9 | 51 | 238.8 |
| MZ086F-P0410-S20 | 4 | 20 | 106.4 | MZ086F-P1210-S48 | 12 | 48 | 238.8 |
| MZ086F-P0610-S18 | 6 | 18 | 106.4 | MZ086F-S72 | 0 | 72 | 289.6 |
注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制，請咨詢客服。

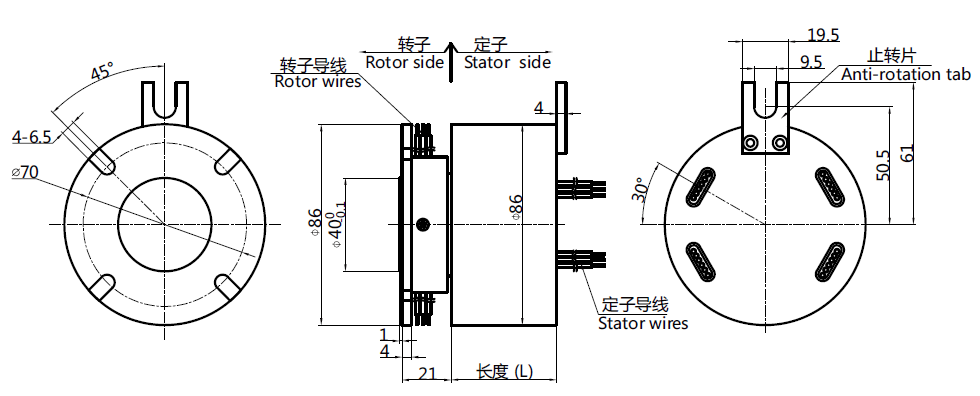

標準圖紙
| 各環路導線色碼表 | |||
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 7 | 黑 |
| 2 | 紅 | 8 | 紅 |
| 3 | 黃 | 9 | 黃 |
| 4 | 綠 | 10 | 綠 |
| 5 | 藍 | 11 | 藍 |
| 6 | 白 | 12 | 白 |
(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
