MW3119系列

2018-10-06 14:58 蘇州默孚龍
MW3119系列是內孔50MM的中空大電流滑環，中空可用軸安裝或者過氣液導管。額定電流從20A 30A 50A到100A以上， 旋轉精度高，性能更穩定，壽命更長。其采用接觸材料采用貴金屬加超硬鍍金處理，力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小,保證穩定的傳輸性能。

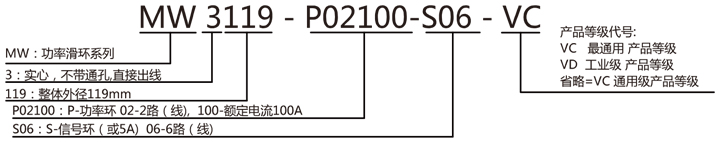

型號訂購說明:


產品等級選型表
產品等級代號 最高轉速 工作壽命 接觸材料
VC 100RPM 1000萬轉 貴金屬
VD 200RPM 3000萬轉 鍍金-鍍金
技術規格參數
機械技術指標 電氣技術指標
參數 數值 參數 數值
工作壽命 參考產品選型等級   功率
額定轉速 參考產品選型等級 額定電壓 0~690VAC/VDC
工作溫度 -30℃~80℃ 絕緣電阻 ≥1000MΩ/500VDC
工作濕度 0~85% RH 導線規格 AWG8#=50A 或 AWG8 并線
接觸材料 參考產品選型等級 導線長度 標準長度300mm（可據要求調整）
殼體材料 鋁合金 絕緣強度 500VAC@50Hz，60s
扭矩 0.1N.m；+0.03N.m/6路 動態電阻變化值 <0.01Ω
防護等級 IP51

選型表

MW3119系列滑環選型表
型號 60A 100A 150A 200A 300A 500A 長度L(mm) 型號 60A 100A 150A 200A 300A 500A 長度L(mm)
MW3119-P0160 1 0 0 0 0 0 39.2 MW3119-P0160-S06 1 0 0 0 0 0 60.8
MW3119-P01100 0 1 0 0 0 0 50 MW3119-P01100-S06 0 1 0 0 0 0 71.6
MW3119-P01150 0 0 1 0 0 0 65 MW3119-P01150-S06 0 0 1 0 0 0 95
MW3119-P01200 0 0 0 1 0 0 65 MW3119-P01200-S06 0 0 0 1 0 0 95
MW3119-P01300 0 0 0 0 1 0 95 MW3119-P01300-S06 0 0 0 0 1 0 125
MW3119-P01500 0 0 0 0 0 1 125 MW3119-P01500-S06 0 0 0 0 0 1 155
MW3119-P0260 2 0 0 0 0 0 50 MW3119-P0260-S06 2 0 0 0 0 0 71.6
MW3119-P02100 0 2 0 0 0 0 71.6 MW3119-P02100-S06 0 2 0 0 0 0 93.2
MW3119-P02150 0 0 2 0 0 0 95 MW3119-P02150-S06 0 0 2 0 0 0 125
MW3119-P02200 0 0 0 2 0 0 95 MW3119-P02200-S06 0 0 0 2 0 0 125
MW3119-P02300 0 0 0 0 2 0 155 MW3119-P02300-S06 0 0 0 0 2 0 185
MW3119-P02500 0 0 0 0 0 2 215 MW3119-P02500-S06 0 0 0 0 0 2 245
MW3119-P0360 3 0 0 0 0 0 60.8 MW3119-P0360-S06 3 0 0 0 0 0 82.4
MW3119-P03100 0 3 0 0 0 0 93.2 MW3119-P03100-S06 0 3 0 0 0 0 114.8
MW3119-P03150 0 0 3 0 0 0 125 MW3119-P03150-S06 0 0 3 0 0 0 155
MW3119-P03200 0 0 0 3 0 0 125 MW3119-P03200-S06 0 0 0 3 0 0 155
MW3119-P03300 0 0 0 0 3 0 215 MW3119-P03300-S06 0 0 0 0 3 0 245
MW3119-P03500 0 0 0 0 0 3 215 MW3119-P03500-S06 0 0 0 0 0 3 245
MW3119-P0460 4 0 0 0 0 0 71.6 MW3119-P0460-S06 4 0 0 0 0 0 93.2
MW3119-P04100 0 4 0 0 0 0 114.8 MW3119-P04100-S06 0 4 0 0 0 0 136.4
MW3119-P04150 0 0 4 0 0 0 155 MW3119-P04150-S06 0 0 4 0 0 0 185
MW3119-P04200 0 0 0 4 0 0 155 MW3119-P04200-S06 0 0 0 4 0 0 185
MW3119-P04300 0 0 0 0 4 0 275 MW3119-P04300-S06 0 0 0 0 4 0 305
MW3119-P0660 6 0 0 0 0 0 93.2 MW3119-P0660-S06 6 0 0 0 0 0 114.8
MW3119-P06100 0 6 0 0 0 0 161 MW3119-P06100-S06 0 6 0 0 0 0 182.6
MW3119-P06150 0 0 6 0 0 0 215 MW3119-P06150-S06 0 0 6 0 0 0 245
MW3119-P06200 0 0 0 6 0 0 215 MW3119-P06200-S06 0 0 0 6 0 0 245

注：N個60A 電流環并起來可作為1路N*60A電流環使用；比如: 2環60A 并起來做作為 1路120A 使用。
可根據客戶要求，可增加信號環道，熱電偶信號環道，耐高溫等級可選，請咨詢客服。

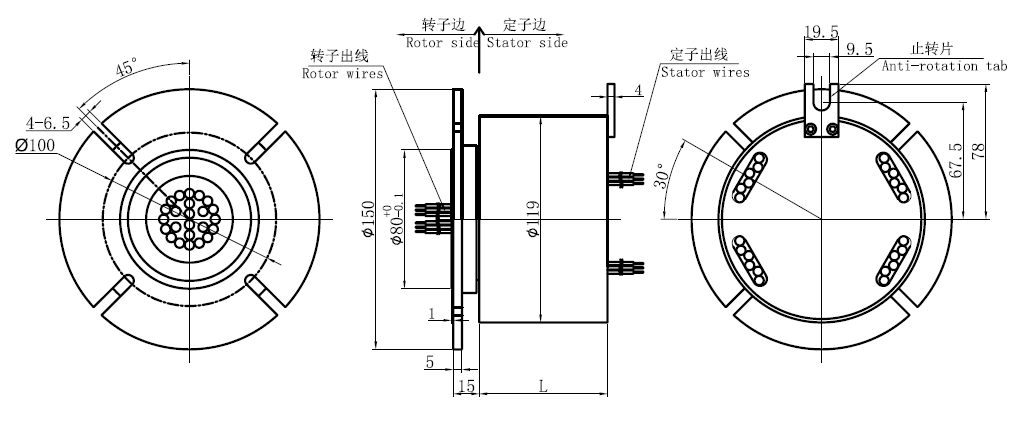

標準圖紙

各環路導線色碼表
環道 顏色 環道 顏色
1 黑 3 黃
2 紅 4 綠



(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
