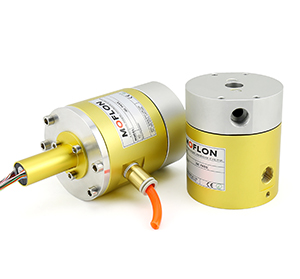

MK23系列是2通道氣/氣電滑環，旋轉接頭, 帶G3/8"牙，且可選同時通過功率動力線，信號線，工業總線，控制線，電磁閥，感應線等；

標準為法蘭安裝形式

能通過的介質有: 壓縮空氣，真空等氣體；

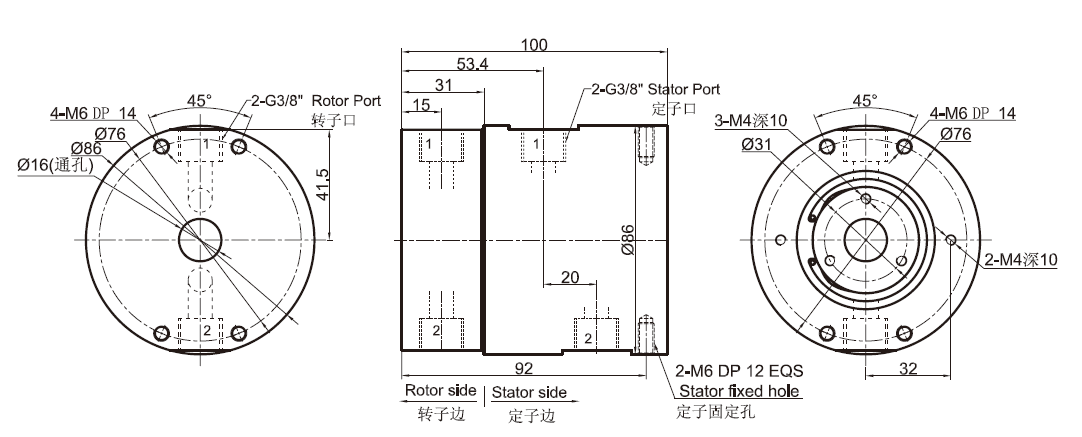

MK23（純氣動旋轉接頭）尺寸圖 2進2出G3/8"牙

選型表

MK23（純氣動旋轉接頭）尺寸圖 2進2出G3/8"牙
型號	氣體通道	接口尺寸	可適應氣管
MK23	2	G3/8"	10~12mm

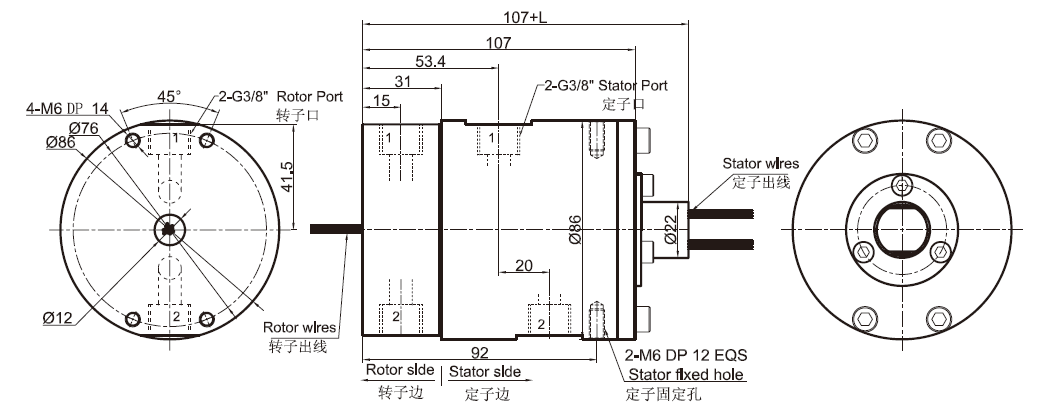

MK23S-S12（S18,S24,S36）尺寸圖 2進2出G3/8" + 12~36路信號（2A）

選型表

MK23S-S12（S18,S24,S36）尺寸圖 2進2出G3/8" + 12~36路信號（2A）
型號	氣體通道	接口尺寸	可適應氣管	信號（2A）	L(mm)
MK23S-S12	2	G3/8"	10~12mm	12	21
MK23S-S18	2	G3/8"	10~12mm	18	28
MK23S-S24	2	G3/8"	10~12mm	24	38.6
MK23S-S36	2	G3/8"	10~12mm	36	52.3

MK23S-S56尺寸圖 2進2出G3/8"牙

選型表

MK23S-S56尺寸圖 2進2出G3/8"牙
型號	氣體通道	接口尺寸	可適應氣管	信號（2A）	L(mm)
MK23S-S56	2	G3/8"	10~12mm	56	80.7

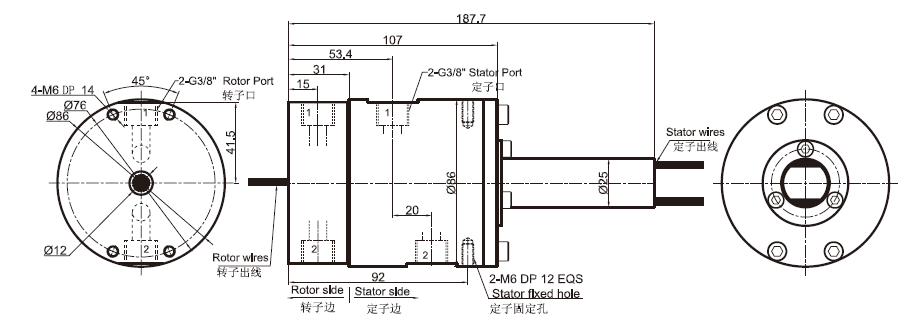

MK23-PXX-SXX尺寸圖 2進2出 G3/8"牙+信號（5A）/10A

選型表

MK23-PXX-SXX尺寸圖 2進2出 G3/8"牙+信號（5A）/10A
型號	氣體通道	接口尺寸 Size	可適應氣管	10A	信號(5A)	L(mm)
MK23-P0610	2	G3/8"	10~12mm	6	0	45.2
MK23-S06	2	G3/8"	10~12mm	0	6	45.2
MK23-P1210	2	G3/8"	10~12mm	12	0	65.6
MK23-P0610-S06	2	G3/8"	10~12mm	6	6	65.6
MK23-S12	2	G3/8"	10~12mm	0	12	65.6
MK23-P1810	2	G3/8"	10~12mm	18	0	86
MK23-P0610-S12	2	G3/8"	10~12mm	6	12	86
MK23-P1210-S06	2	G3/8"	10~12mm	12	6	86
MK23-S18	2	G3/8"	10~12mm	0	18	86
MK23-S24	2	G3/8"	10~12mm	0	24	106.4
MK23-P0610-S18	2	G3/8"	10~12mm	6	18	106.4
MK23-S30	2	G3/8"	10~12mm	0	30	126.8
MK23-S36	2	G3/8"	10~12mm	0	36	150.2

注：N個5A 電流環并起來可作為1路N*5A電流環使用；比如: 2環5A 并起來做作為 1路10A 使用。

技術規格參數
旋轉接頭部分技術指標			機械技術指標
參數	數值		參數	數值
通道數	2進2出,G3/8"		工作壽命	1000萬轉以上
最大壓力	1MPa（可定制高壓）,真空0.01torr		額定轉速	500RPM
扭矩	與接口尺寸相關,詳情見選型表		工作溫度	-30℃~80℃
電氣技術指標			工作濕度	0~85% RH
參數	數值		接觸材料	貴金屬
	功率	信號	殼體材料	鋁合金
額定電壓	0~240VAC/VDC	0~440VAC/VDC	防護等級	IP51
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG16#鍍錫鐵氟龍	AWG22#鍍錫鐵氟龍
導線長度	標準長度 300mm(可根據要求調整)
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	<0.01Ω
