MGP3 3進3出多功能（流體）旋轉接頭
2018-09-07 16:02 蘇州默孚龍
壓力范圍廣，最大可達50MPa。
專業密封技術，適用于適用于真空和雙向壓力以及獨立的流道。
可同時傳輸不同類型的介質，如傳輸壓縮空氣,真空,液壓油,水,熱水,冷卻液,蒸汽等介質。
接口尺寸: M5,G1/8,G1/4,G3/8,G1/2
MGP是最通用多功能旋轉接頭，規格型號多，適用于90%的應用場合。
| 產品等級選型表 | |||
| 產品等級代號 | 最高轉速 | 工作壽命 | 密封件 |
| VC | 100RPM | 600萬轉 | 國內知名品牌密封件 |
| VD | 300RPM | 2000萬轉 | 進口密封件 |
| 技術規格參數 | |||
| 機械技術指標 | 旋轉接頭部分技術指標 | ||
| 參數 | 數值 | 參數 | 數值 |
| 工作壽命 | 參考產品選型等級 | 通道數 | 2,3,4,6,8通道 |
| 額定轉速 | 參考產品選型等級 | 最大壓力 | 50MPa (可定制高壓)，真空 30HG |
| 工作溫度 | -30℃~80℃ | 可過介質 | 空氣,真空,液壓油,水,熱水,冷卻液,蒸汽等 |
| 工作濕度 | 0~85% RH | 扭矩 | 與接口尺寸相關,詳見選型表 |
| 密封件 | 參考產品選型等級 | ||
| 殼體材料 | 鋁合金/鋼 | ||
| 防護等級 | IP51 | ||

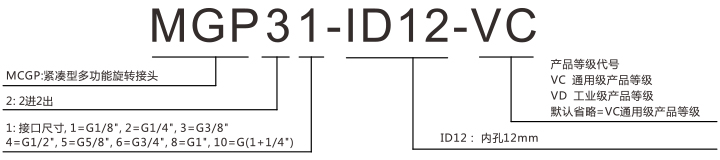

| MGP3 系列流體電滑環選型表 | |||||||||
| 型號 | 通道數 | 接口尺寸 | 內孔尺寸 | 壓力范圍 | 型號 | 通道數 | 接口尺寸 | 內孔尺寸 | 壓力范圍 |
| MGP31 | 3進3出 | G1/8" | N/A | 0-50MPa | MGP33-ID19 | 3進3出 | G3/8" | 19mm | 0-50MPa |
| MGP31-ID12 | 3進3出 | G1/8“ | 12mm | 0-50MPa | MGP34 | 3進3出 | G1/2“ | N/A | 0-50MPa |
| MGP32 | 3進3出 | G1/4" | N/A | 0-50MPa | MGP34-ID19 | 3進3出 | G1/2“ | 19mm | 0-50MPa |
| MGP32-ID19 | 3進3出 | G1/4" | 19mm | 0-50MPa | MGP36 | 3進3出 | G3/4" | N/A | 0-50MPa |
| MGP33 | 3進3出 | G3/8" | N/A | 0-50MPa | MGP37 | 3進3出 | G7/8" | N/A | 0-50MPa |
