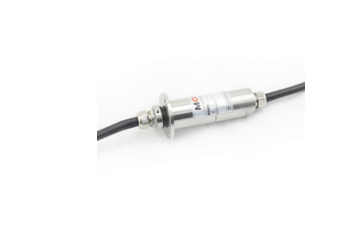

MFS038防水/水下 IP68 導電滑環
2018-10-06 14:49 蘇州默孚龍
專門為水下作業，防水作業而設計
工業級別產品，定子法蘭，防水IP68
金-金接觸，采用進口密封和軍工級電鍍處理
多點接觸觸點，出線采用防水格蘭，電纜等
可根據可要要求定制

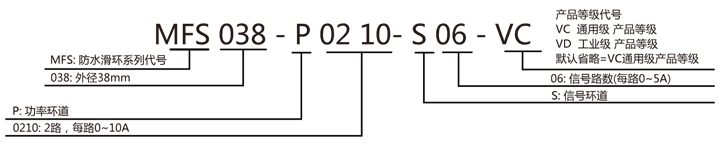

型號訂購說明:
| 產品等級選型表 | |||
| 產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
| VC | 100RPM | 1000萬轉 | 貴金屬 |
| VD | 200RPM | 3000萬轉 | 金合金 |
| 技術規格參數 | ||||
| 機械技術指標 | 電氣技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 參考產品選型等級 | 功率 | 信號 | |
| 額定轉速 | 參考產品選型等級 | 額定電壓 | 0~440VAC/VDC | 0~440VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | 防水電纜 | 防水電纜 |
| 接觸材料 | 參考產品選型等級 | 導線長度 | 標準長度300mm（可據要求調整） | |
| 殼體材料 | 鋁合金 | 絕緣強度 | 500VAC@50Hz，60s | |
| 扭矩 | 0.5N.m;+0.03N.m/6路 | 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP68 | |||
選型表
| MFS038 - 防水/水下滑環系列選型表 | |||||||||
| 型號 | 信號或2A | 10A | 20A | 長度L(mm) | 型號 | 信號或2A | 10A | 20A | 長度L(mm) |
| MFS038-P0610 | 0 | 6 | 0 | 107.5 | MFS038-S56 | 56 | 0 | 0 | 146.5 |
| MFS038-P0620 | 0 | 0 | 6 | 107.5 | MFS038-P1210 | 0 | 12 | 0 | 146.5 |
| MFS038-P0210-S04 | 4 | 2 | 0 | 107.5 | MFS038-P0210-S10 | 10 | 2 | 0 | 146.5 |
| MFS038-S0220-S04 | 4 | 0 | 2 | 107.5 | MFS038-P0410-S08 | 8 | 4 | 0 | 146.5 |
| MFS038-S0410-S02 | 2 | 4 | 0 | 107.5 | MFS038-P0610-S06 | 6 | 6 | 0 | 146.5 |
| MFS038-P0420-S02 | 2 | 0 | 4 | 107.5 | MFS038-P0810-S04 | 4 | 8 | 0 | 146.5 |
| MFS038-P0310-S03 | 3 | 3 | 0 | 107.5 | MFS038-P1010-S02 | 2 | 10 | 0 | 146.5 |
| MFS038-P0320-S03 | 3 | 0 | 3 | 107.5 | MFS038-S12 | 12 | 0 | 0 | 146.5 |
| MFS038-S36 | 36 | 0 | 0 | 107.5 | |||||
注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制，請咨詢客服。

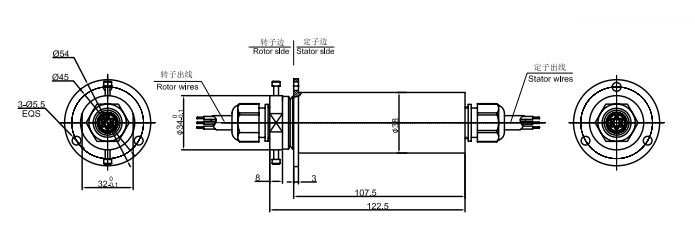

標準圖紙
選型表
| MFS038 - 防水/水下滑環系列選型表 | |||||||||
| 型號 | 信號或2A | 10A | 20A | 長度L(mm) | 型號 | 信號或2A | 10A | 20A | 長度L(mm) |
| MFS038-P0610 | 0 | 6 | 0 | 107.5 | MFS038-S56 | 56 | 0 | 0 | 146.5 |
| MFS038-P0620 | 0 | 0 | 6 | 107.5 | MFS038-P1210 | 0 | 12 | 0 | 146.5 |
| MFS038-P0210-S04 | 4 | 2 | 0 | 107.5 | MFS038-P0210-S10 | 10 | 2 | 0 | 146.5 |
| MFS038-S0220-S04 | 4 | 0 | 2 | 107.5 | MFS038-P0410-S08 | 8 | 4 | 0 | 146.5 |
| MFS038-S0410-S02 | 2 | 4 | 0 | 107.5 | MFS038-P0610-S06 | 6 | 6 | 0 | 146.5 |
| MFS038-P0420-S02 | 2 | 0 | 4 | 107.5 | MFS038-P0810-S04 | 4 | 8 | 0 | 146.5 |
| MFS038-P0310-S03 | 3 | 3 | 0 | 107.5 | MFS038-P1010-S02 | 2 | 10 | 0 | 146.5 |
| MFS038-P0320-S03 | 3 | 0 | 3 | 107.5 | MFS038-S12 | 12 | 0 | 0 | 146.5 |
| MFS038-S36 | 36 | 0 | 0 | 107.5 | |||||
注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制，請咨詢客服。
標準圖紙
| 各環路導線色碼表 | |||
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 7 | 黑 |
| 2 | 紅 | 8 | 紅 |
| 3 | 黃 | 9 | 黃 |
| 4 | 綠 | 10 | 綠 |
| 5 | 藍 | 11 | 藍 |
| 6 | 白 | 12 | 白 |
(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
