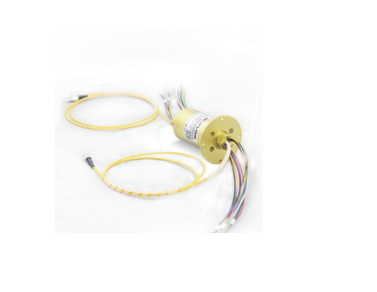

MFO102系列是光電一體化旋轉接頭，同時能傳輸1路光纖和1~30路信號（2A），整體外徑非常?。?4.8mm），整個產品非常緊湊，專門為對空間尺寸有要求的應用場合。

光電旋轉接頭又稱光電組合滑環，光電匯流環，采用光纖為數據傳輸媒體，為解決旋轉連接的系統部件之間的數據傳輸，提供了最佳的技術解決方案。特別適合應用在需要無限制的， 連續或斷續旋轉，同時又需要從固定位置到旋轉位置傳送大容量數據、信號的場所，能改善機械性能，簡化系統操作，避免因活動關節的旋轉對出光纖的損害。 可以與傳統的電子匯流環配合使用，作成光電混合匯流環，傳送功率和高速數據。

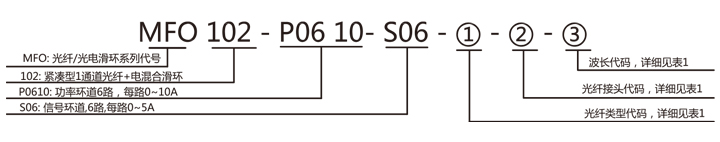

選型表

MFO102 - 緊湊型1路光+電滑環選型表
型號	光纖通道	10A	信號或5A	長度L(mm)
MFO102-S06	1	0	6	25.4
MFO102-S12	1	0	12	39.2
MFO102-S18	1	0	18	53
MFO102-S24	1	0	24	66.8
MFO102-S30	1	0	30	80.6

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制，請咨詢客服。

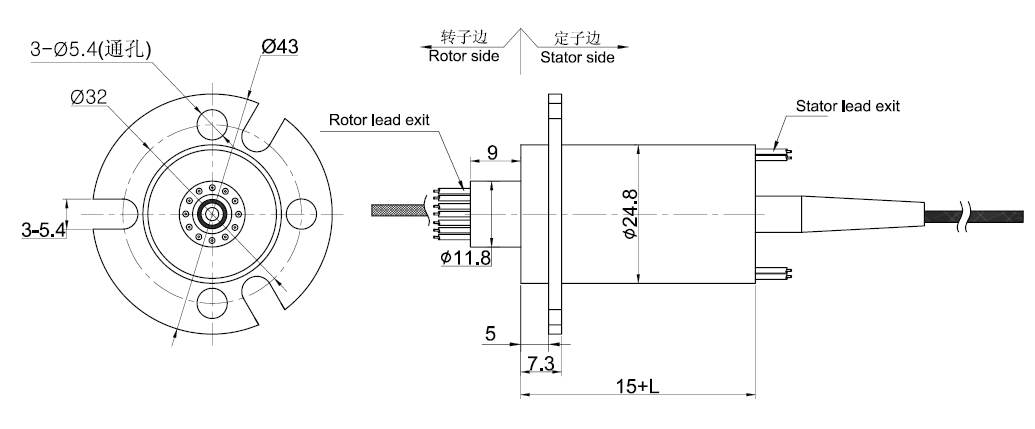

標準圖紙

技術規格參數
指標名稱	類型
	單模（SM）	多模（MM）
帶寬(nm)	±50
最大插入損耗，23℃(dB)	1.2	0.7
插入損耗波動(dB)	0.6	0.4
回波損耗(dB)	≥55(不含接頭)	≥40(不含接頭)
最大輸入功率(W)	0.5
重量(g)	50
最高轉速(rpm)	1000
工作壽命	>5億轉
工作溫度(℃)	-45~85
貯存溫度(℃)	-50~85



技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	2000萬轉		功率	信號
額定轉速	250 RPM	額定電壓	0~440VAC/VDC	0~440VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	AWG22#Teflon	AWG22#Teflon
接觸材料	金合金	導線長度	標準長度300mm(可據要求調整)
殼體材料	鋁合金	絕緣強度	500VAC@50Hz，60s
扭矩	0.1N.m；+0.03N.m/6路	動態電阻變化值	<0.01Ω
防護等級	IP51
