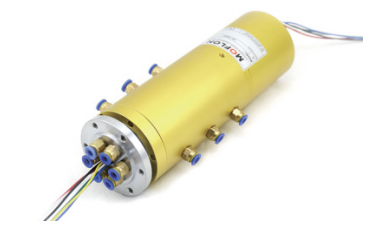

MAPH600 氣/液+電 旋轉接頭，可通M5；G1/8；G1/4；G3/8；G1/2接頭，4~12mm大小管徑， 且可以混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等；標準為法蘭安裝形式，可定制空心軸安裝。

能通過的介質有: 壓縮空氣、氫氣、氮氣、化學混合氣體、蒸汽、冷卻水、

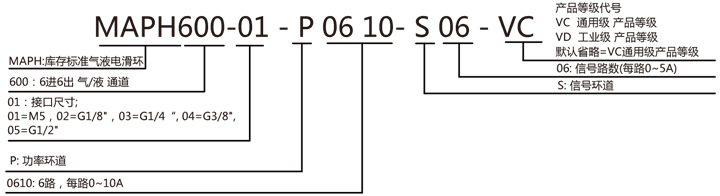

型號訂購說明:

產品等級選型表
產品等級代號	最高轉速	工作壽命	密封件
VC	100RPM	1000萬轉	國內知名品牌密封件
VD	300RPM	3000萬轉	進口密封件

技術規格參數
旋轉接頭部分技術指標			機械技術指標
參數	數值		參數	數值
通道數	6進6出		工作壽命	參考產品選型等級
最大壓力	10MPa(可定制高壓),真空0.01torr		額定轉速	參考產品選型等級
扭矩	與接口尺寸相關,詳細咨詢技術		工作溫度	-30℃~80℃
電氣技術指標			工作濕度	0~85% RH
參數	數值		接觸材料	貴金屬
	功率	信號	殼體材料	鋁合金
額定電壓	0~440VAC/VDC	0~440VAC/VDC	防護等級	IP51
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG16#Teflon	AWG22#Teflon
導線長度	標準長度300mm（可據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	<0.01Ω

選型表

MAPH600-XX 氣液電一體滑環選型表 1）XX=01,接口尺寸=M5， 氣管規格3~6mm  2）XX=02,接口尺寸=G1/8，氣管規格3~10mm 3）XX=03,接口尺寸=G1/4，氣管規格3~12mm
型號	氣(液)通	10A	信號或5A	長度L(mm)	型號	氣(液)通	10A	信號或5A	長度L(mm)
MAPH600-XX-S06	6進6出	0	6	38	MAPH600-XX-P1210-S06	6進6出	12	6	71.6
MAPH600-XX-P0210-S04	6進6出	2	4	38	MAPH600-XX-P1410-S04	6進6出	14	4	71.6
MAPH600-XX-P0410-S02	6進6出	4	2	38	MAPH600-XX-P1610-S02	6進6出	16	2	71.6
MAPH600-XX-P0610	6進6出	6	0	38	MAPH600-XX-S24	6進6出	0	24	88.4
MAPH600-XX-S12	6進6出	12	0	54.8	MAPH600-XX-P0410-S20	6進6出	4	20	88.4
MAPH600-XX-P0210-S10	6進6出	2	10	54.8	MAPH600-XX-P0610-S18	6進6出	6	18	88.4
MAPH600-XX-P0310-S09	6進6出	3	9	54.8	MAPH600-XX-P1210-S12	6進6出	12	12	88.4
MAPH600-XX-P0610-S06	6進6出	6	6	54.8	MAPH600-XX-S30	6進6出	0	30	105.2
MAPH600-XX-P0810-S04	6進6出	8	4	54.8	MAPH600-XX-P0610-S24	6進6出	6	24	105.2
MAPH600-XX-P1010-S02	6進6出	10	2	54.8	MAPH600-XX-S36	6進6出	0	36	125
MAPH600-XX-P1210	6進6出	12	0	54.8	MAPH600-XX-S42	6進6出	0	42	141.8
MAPH600-XX-S18	6進6出	0	18	71.6	MAPH600-XX-S48	6進6出	0	48	158.6
MAPH600-XX-P0210-S16	6進6出	2	16	71.6	MAPH600-XX-S60	6進6出	0	60	231.8
MAPH600-XX-P0410-S14	6進6出	4	14	71.6	MAPH600-XX-S72	6進6出	0	72	275.6
MAPH600-XX-P0610-S12	6進6出	6	12	71.6	MAPH600-XX-S84	6進6出	0	84	316.4
MAPH600-XX-P0810-S10	6進6出	8	10	71.6	MAPH600-XX-S96	6進6出	0	96	357.2
MAPH600-XX-P1010-S08	6進6出	10	8	71.6

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制，請咨詢客服。

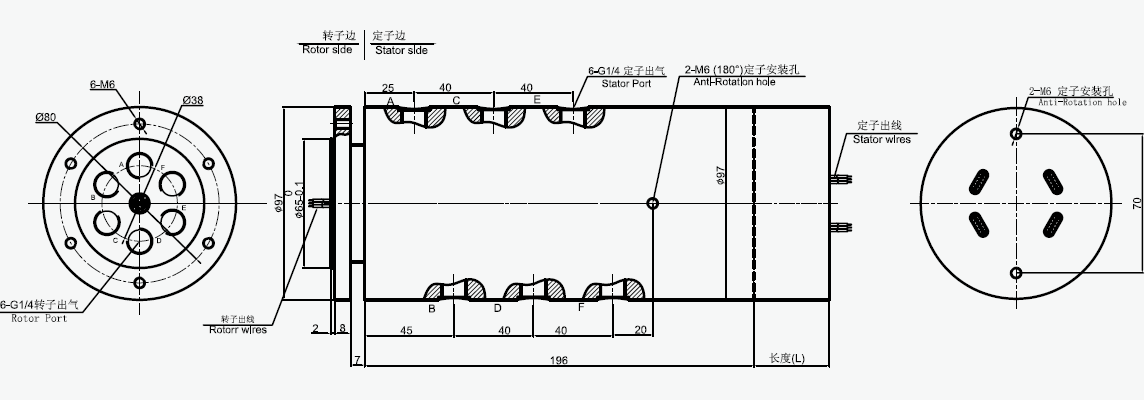

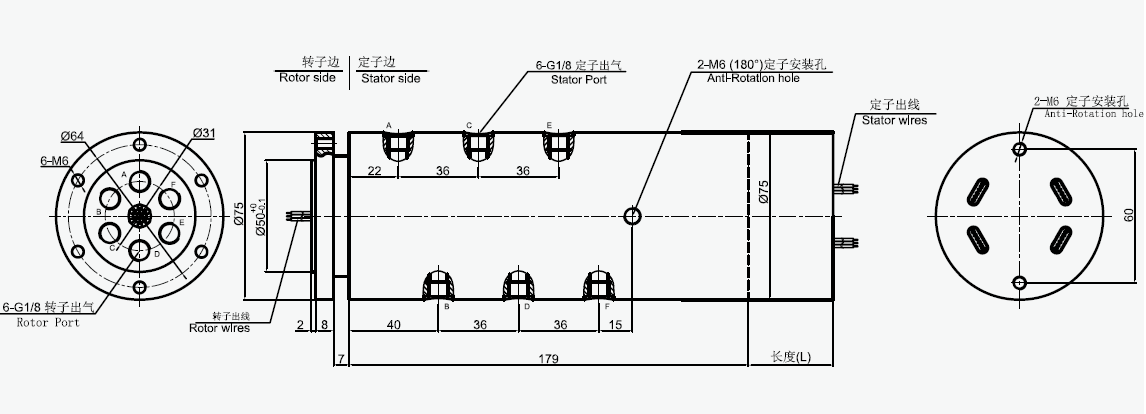

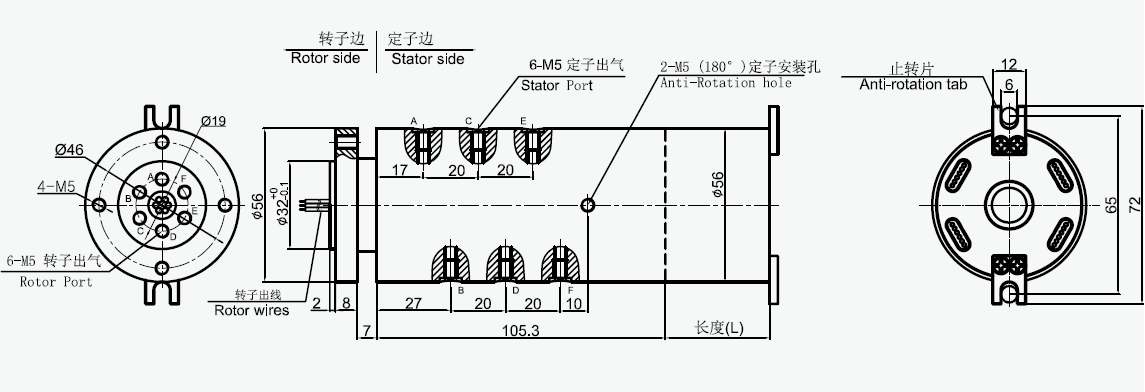

標準圖紙
