什么是滑環以及為什么有些電機使用它們？
作者：滑環來源：http://www.shenglei-pm.com 發表時間：2018-11-12 08:20
滑環也稱為旋轉電氣接頭，電動旋轉接頭和集電環 - 是可以在固定部件和旋轉部件之間傳輸電力，電信號或數據的裝置。滑環的設計將取決于其應用 - 例如，傳輸數據需要具有更高帶寬的滑環和比傳輸功率更好的EMI（電磁干擾）緩解 - 但基本組件是旋轉環和固定刷。

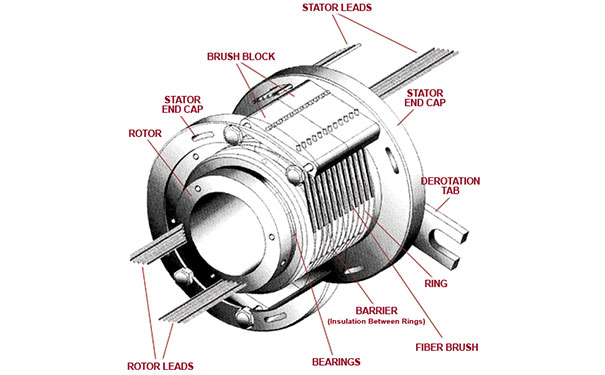

完整的滑環組件包括端蓋，軸承和其他結構特征。但滑環的基本組成部分是環和刷子
滑環幾乎可用于任何應用，包括旋轉底座或平臺，從工業設備，如指數表，卷繞機和自動焊接機，到風力渦輪機，醫療成像機（CT，MRI），甚至包括游樂園游樂設施轉盤式操作。雖然滑環的傳統應用是傳輸功率，但它們也可以傳輸來自溫度傳感器或應變儀等設備的模擬和數字信號，甚至通過以太網或其他總線網絡傳輸數據。
完整的滑環組件包括端蓋，軸承和其他結構特征。但滑環的基本組成部分是環和刷子
如果一個部件的旋轉涉及固定的轉數，則可以使用具有足夠的電纜長度和旋轉速度的線軸以允許所需的轉數，盡管該設置中的電纜管理可能非常復雜。但是，如果一個部件連續旋轉，則在許多情況下使用電纜在旋轉部件和固定部件之間傳輸信號是不實際或不可靠的。
交流電機中的滑環

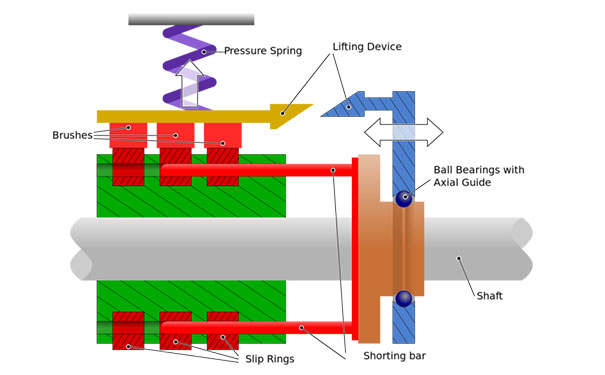

在稱為繞線轉子電動機的AC感應電動機的一種形式中，滑環不用于傳遞動力，而是用于將電阻插入轉子繞組中。繞線轉子電動機使用三個滑環 - 通常由銅或銅合金制成 - 安裝在電動機軸上（但絕緣）。每個滑環連接到三相轉子繞組中的一個。由石墨制成的滑環刷連接到電阻裝置，例如變阻器。當滑環與轉子一起轉動時，電刷保持與環的恒定接觸并將電阻傳遞給轉子繞組。
增加轉子繞組的電阻會使轉子電流與定子電流更加同相。（回想一下，繞線轉子電動機是一種異步電動機，其中轉子和定子電場以不同的速度旋轉）結果是在相對低的電流下產生更高的轉矩。然而，滑環僅在啟動時使用，因為它們在完全運行速度下效率較低且扭矩下降。當電動機達到其運行速度時，滑環短路并且電刷失去接觸，因此電動機就像標準的AC感應（又稱“鼠籠”）電動機一樣
滑環幾乎可用于任何應用，包括旋轉底座或平臺，從工業設備，如指數表，卷繞機和自動焊接機，到風力渦輪機，醫療成像機（CT，MRI），甚至包括游樂園游樂設施轉盤式操作。雖然滑環的傳統應用是傳輸功率，但它們也可以傳輸來自溫度傳感器或應變儀等設備的模擬和數字信號，甚至通過以太網或其他總線網絡傳輸數據。
